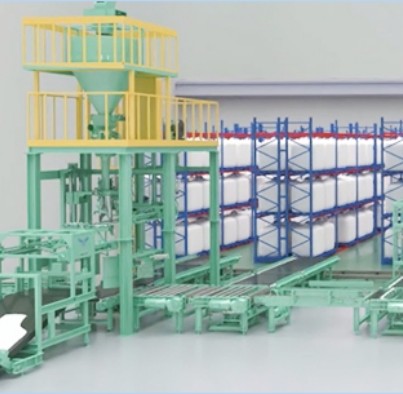

全自動噸袋包裝機自動上袋全過程工作原理

全自動噸袋包裝機實現自動上袋是一個涉及機械

、氣動

、傳感和控制的復雜過程，旨在替代人工完成取袋

、開袋

、套袋等繁瑣且勞動強度高的步驟。其核心原理和步驟通常如下：

1. 噸袋存儲與供給：
儲袋架/庫：設備配備一個存儲區域（如旋轉式圓盤庫、鏈?zhǔn)捷斔蛶?div id="d48novz" class="flower left">

、垂直疊放架等）

，用于存放預先折疊或整理好的空噸袋。袋子通常按特定方向擺放

。
分離與拾?div id="jpandex" class="focus-wrap mb20 cf">。?當需要上袋時，一個專門的取袋機構（通常是帶有真空吸盤的機械臂或滑臺）移動到儲袋位置

。
吸盤抓?div id="jpandex" class="focus-wrap mb20 cf">。?真空吸盤精準地吸附在噸袋的特定位置（通常是袋體非縫合面，有時也會吸附袋底）

。真空系統工作

，確保牢固抓取。
分離單袋：取袋機構將最上面的一個袋子從儲袋庫中分離并提起

。這可能需要特定的分離裝置（如推板

、摩擦帶）或依靠吸盤的精確移動來避免一次吸起多個袋子。

2. 袋口定位與打開：
搬運至開袋工位：取袋機構將吸附的噸袋搬運到一個專門的開袋區域

。
袋口識別：傳感器（光電傳感器

、視覺系統等）檢測袋口的方向和位置。
開袋動作：這是關鍵步驟

，有多種實現方式：
負壓吸開法：在開袋工位設有兩組或多組吸盤

。一組吸盤（或原來的取袋吸盤）繼續固定袋體

，另一組吸盤（通常位于袋口兩側）精準地移動到袋口邊緣

，吸附住袋口內側的兩片薄膜，然后向兩側或上方移動

，利用負壓將袋口拉開

。
機械手指/撐袋桿法：專門的機械手指或撐袋桿插入袋口縫隙（可能先由小吸盤或吹氣輔助打開一個縫隙），然后撐開或張開

，將袋口擴大

。
吹氣輔助：有時會結合使用壓縮空氣噴嘴，向袋口縫隙吹氣

，幫助袋口更容易被吸盤或機械裝置打開

。
袋口張開度：確保袋口被充分打開到足以容納包裝機的下料口（填充管）。

3. 套袋與夾持：
搬運至填充口：成功打開袋口后

，搬運機構（可能是同一個機械臂

，也可能是另一個傳送裝置）將已開口的噸袋移動到包裝機的填充管（下料口）正下方。
精準定位：通過精密的伺服控制或傳感器引導

，確保袋口中心與填充管中心精確對中

。
套袋：搬運機構將敞開的袋口向上套在填充管的外部。
夾袋器閉合：包裝機上的夾袋裝置（通常是圍繞填充管的環形氣動或液壓夾具）迅速而牢固地閉合，夾住袋口的外層（通常是袋口的加強筋或特定夾持區域）

。夾袋器設計需保證夾持牢固且不損傷袋子

。
吸盤/搬運機構釋放：一旦夾袋器確認夾緊，抓取噸袋的真空吸盤或機械手指釋放負壓或松開

，并移回原位

，準備下一次取袋。此時噸袋完全由夾袋器懸掛在填充管下方

。

4. 檢測與確認：
在整個過程中

，關鍵環節（如吸盤是否吸住袋子、袋口是否成功打開

、袋口是否對準填充口

、夾袋器是否可靠夾緊）都設有多種傳感器進行檢測。
如果某個步驟失?div id="jpandex" class="focus-wrap mb20 cf">。ㄈ缥?div id="jpandex" class="focus-wrap mb20 cf">、開袋失敗、夾袋失?div id="jpandex" class="focus-wrap mb20 cf">。?div id="jpandex" class="focus-wrap mb20 cf">，系統會發出警報，暫停流程

，并可能需要人工干預清除故障袋或復位

。成功后，系統確認“袋已上好”

，觸發后續的填充

、稱重、排氣

、縫口/熱合等工序

。

實現自動上袋的關鍵技術：
精密機械結構：可靠的取袋臂、開袋機構

、夾袋器及其驅動系統（伺服電機

、氣缸）。
真空系統：提供穩定負壓用于吸盤抓取和開袋

。
氣動/液壓系統：驅動夾袋器

、氣缸等執行元件。
傳感器技術：光電傳感器

、接近開關

、真空壓力傳感器、位置傳感器等
